คู่มือการจูนกล่อง VOTOL EM30S — JPGK THAILAND (A4)



🔧 วิธีการจูนกล่องด้วยโปรแกรม Votal

คู่มือสั้นสำหรับการเชื่อมต่อสายและตั้งค่าด้วยโปรแกรม Votal — สำหรับกล่อง VOTOL EM30S

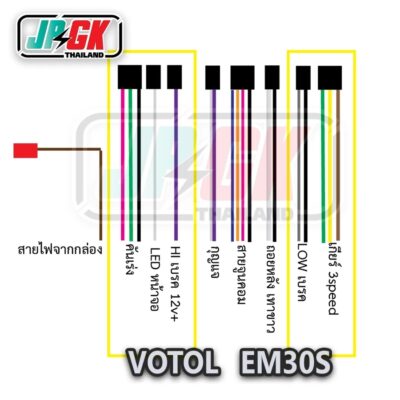

แผนภาพระบบสายไฟ VOTOL EM30S (replace path if needed)

แผงสายไฟ VOTOL EM30S — ใช้ภาพนี้เป็นแนวทางเชื่อมต่อสายก่อนจูน
⚠️ ข้อควรระวังสั้นๆ
  • ต่อไฟจ่ายเข้ากล่องให้เรียบร้อยก่อนเริ่มจูน
  • ใช้สาย USB PL2303TA เท่านั้น (ห้ามใช้สายทั่วไปที่ไม่รองรับ)
  • หากตัดสายเอง ให้แมปสายตามด้านล่างอย่างเคร่งครัด
Mapping (กรณีตัดสายเอง): น้ำเงิน → ขาว, ส้ม → เขียว, ดำ → ดำ

⚡ ขั้นตอนเตรียมก่อนปรับแต่ง
  • ต่อไฟจ่ายเข้ากล่องให้เรียบร้อย
  • ต่อสายสวิตช์ สีเทา-ม่วง เข้ากับไฟ +
  • ใช้สาย USB รุ่น PL2303TA เท่านั้น
  • หากตัดสายเอง: น้ำเงิน → ขาว, ส้ม → เขียว, ดำ → ดำ
💻 ขั้นตอนติดตั้งและใช้งานโปรแกรม
  1. ติดตั้งไดรเวอร์ USB
    • ลง PL2303 (Prolific)
    • ลง CH341SER
  2. ตรวจสอบพอร์ต (COM Port)
    เปิด Computer Management → Device Manager และมองหาชื่อ:

    Prolific USB-to-Serial COM Port (xx)
  3. หากไม่แน่ใจ ให้ตรวจใน Device and Printers ว่ามีรายการเหมือนข้อด้านบน
  4. เปิดโปรแกรม Votal
  5. เลือกช่อง COM Port ให้ตรงกับที่ตรวจพบ
  6. กด CreateFile
  7. กด Connect
  8. โปรแกรมจะตรวจสอบอัตโนมัติว่าเป็นรุ่นกล่องใด และแสดงค่ามาตรฐานเดิม
  9. ปรับค่า Battery Voltage ให้ตรงกับแรงดันแบตเตอรี่ที่ใช้งาน
  10. เมื่อเสร็จแล้ว กด Parameter Write เพื่อบันทึกค่า
เคล็ดลับ
  • หากโปรแกรมไม่เจอพอร์ต ให้ถอดเสียบสาย USB แล้วเสียบใหม่ หรือทดสอบไดรเวอร์อีกครั้ง
  • หากใช้สาย USB อื่นแล้วเกิดปัญหา เปลี่ยนเป็นสาย PL2303TA แท้จะปลอดภัยที่สุด
  • บันทึกภาพหน้าจอค่าเดิมไว้ก่อนปรับเผื่อย้อนคืน
JPGK THAILAND
เอกสารฉบับย่อ — ตรวจสอบความถูกต้องของสายและไดรเวอร์ก่อนใช้งานจริง
